I. Wòl transmetè presyon nan automatisation endistriyèl
Nan sistèm modèn automatisation endistriyèl ak kontwòl, transmetè presyon jwe yon wòl iranplasabl kòm "ògàn sansoryèl la." Kòm youn nan enstriman mezi ki pi fondamantal ak lajman itilize nan kontwòl pwosesis, transmetè presyon an responsab pou konvèti presyon fizik likid, gaz, oswa vapè nan pwosesis endistriyèl nan siyal elektrik estanda ki ka rekonèt pa sistèm nivo ki pi wo- tipikman 4-20mA siyal analòg, oswa pwotokòl kominikasyon dijital tankou PA, HART, oswa Profibus Field. Sa a konvèsyon w pèdi senp soti nan "kantite fizik nan siyal elektrik" se aktyèlman lyen ki kritik ki pon diferans ki genyen ant kouch egzekisyon jaden an ak kouch kontwòl santral la. San yo pa done presyon egzat ak serye, nenpòt bouk kontwòl PID konplèks, lojik pwoteksyon entèlock, oswa algorithm kontwòl pwosesis avanse ta manke yon fondasyon solid.
An tèm de lajè aplikasyon endistriyèl,transmetè presyonkouvri nòmalman tout endistri fabrikasyon precess ak disrè: ekstraksyon lwil oliv ak gaz ak raffinage, pwodui chimik chabon ak pwodui chimik amann, enèji tèmik ak nikleyè, rezèv dlo minisipal ak tretman dlo ize, manje & bwason ak biopharmaceutique, sistèm HVAC ak refrijerasyon, jeni marin ak lanmè, ak chanm pwòp semi-conducteurs. Estatistik yo montre ke nan yon konplèks gwo-petwochimik tipik, transmetè presyon yo reprezante 30-40% nan total instrumentation-estabilite operasyonèl yo afekte dirèkteman disponiblite plant yo ak maj sekirite yo. Se poutèt sa, yon konpreyansyon pwofon sou teknoloji transmetè presyon -soti nan mekanis mikwoskopik nan eleman deteksyon rive nan achitekti makroskopik nan entegrasyon sistèm nan-kenbe gwo valè jeni pou enjenyè enstriman, konsèpteur automatisation, ak manadjè antretyen sanble.
II. Prensip k ap travay nan transmetè presyon
Operasyon yon transmetè presyon se esansyèlman yon konvèsyon enèji milti-etap ak pwosesis kondisyone siyal. Lè w pran transmetè presyon Silisyòm difizyon an -tip ki pi lajman itilize nan mache endistriyèl la jodi a- kòm yon egzanp, chèn konplè travay li yo ka divize an senk etap kle sa yo:
2.1 Deteksyon presyon ak deformation mekanik
Lè mwayen ki mezire (pa egzanp, vapè tanperati ki wo, asid korozif/alkali, oswa gaz natirèl presyon ki wo) antre nan chanm transmetè a atravè inlet presyon an, presyon an aji dirèkteman sou dyafram izolasyon an (tipikman fèt ak asye pur 316L, Hastelloy C- ak yon epesè dis mikwòb oswa tantal jis 276). Dyafram sa a sèvi de rezon: li fizikman izole mwayen an soti nan kontak dirèk ak chip detèktè entèn la, epi li transmèt presyon ekstèn nan likid la ranpli entèn (anjeneral lwil oliv-wo pite silikon oswa lwil fluorokarbon) pou transmisyon egal presyon idwolik. Sa a konsepsyon estriktirèl "dyafram ekstèn + ranpli likid + dyafram enteryè" pèmèt transmetè a kenbe tèt ak presyon surcharge plizyè fwa echèl konplè a san domaj pèmanan.
2.2 Chanjman Karakteristik Elektrik Eleman Deteksyon an
Likid ranpli a transmèt presyon an nan chip piezoresistif MEMS (Micro-Electro-Mechanical Systems) nan kè Capteur a. Chip sa a se tipikman fèt ak monosilicon, ak kat presizyon -piezoresistors ranje ki te fòme sou sifas li atravè fotolitografi mikwo-elektwonik, ki konekte nan yon konfigirasyon pon Wheatstone. Lè wafer a Silisyòm koube anba presyon, rezistans yo nan zòn nan tansyon ogmante nan rezistans, pandan y ap sa yo ki nan zòn nan konpresyon diminye -sa a se efè a piezoresistive byen - li te ye. Akòz eksepsyonèlman wo piezoresistive koyefisyan monosilicon, menm micron -deformation echèl lakòz chanjman rezistans enpòtan (chanjman relatif jiska dè santèn de ppm / kPa), dote Capteur a ak sansiblite trè wo.
2.3 Ekstraksyon siyal ak anplifikasyon prensipal
Pon Wheatstone konvèti chanjman rezistans yo nan yon siyal vòltaj diferans (tipikman sèlman milivolts nan anplitid). Lè sa a, siyal fèb sa a antre nan preanplifikatè a, kote li anplifye atravè plizyè etap pa anplifikatè ki ba -bri nan nivo volt. Nan etap sa a, yo dwe peye atansyon ak anpil atansyon pou kenbe yon gwo siyal -a-rapò bri- paske siyal anvan tout koreksyon an trè sansib a entèferans elektwomayetik, bri tèmik, ak rid ekipman pou pouvwa. Transmetè segondè-yo sèvi ak anplifikatè elikoptè-estabilize oswa oto-zewo pou elimine -frekans ba ak derive.
2.4 Konpansasyon Tanperati ak Koreksyon Nonlineary
Youn nan pi gwo defi teknik poudetèktè presyonse tanperati derive. Koyefisyan piezoresistive, modil elastik, ak menm dimansyon jeyometrik monosilicon tout varye ak tanperati, sa ki lakòz diferan valè pwodiksyon pou menm presyon an nan diferan tanperati anbyen. Pou adrese sa, transmetè a enkòpore yon eleman deteksyon tanperati (tipikman yon dyod oswa platinum RTD) pou kontwole tanperati chip an tan reyèl. Mikwoprosesè a sèvi ak tab done kalibrasyon presyon pre-tanperati ki estoke-pou konpanse pwodiksyon an atravè algoritm lojisyèl, pou reyalize presizyon konbine ±0.075% FS oswa pi bon nan tout seri tanperati a. Anplis de sa, akòz karakteristik mekanik ak pon ki pa ideyal, siyal pwodiksyon an pa gen yon relasyon parfe lineyè ak presyon aktyèl -fitting polinòm oswa algoritm entèpolasyon an moso yo aplike pou koreksyon linearizasyon.
2.5 Pwotokòl pwodiksyon ak kominikasyon estanda
Siyal kondisyone a finalman konvèti nan yon fòma pwodiksyon estanda endistri-. Apwòch tradisyonèl la itilize 4-20mA de-pwodiksyon analòg fil-kote 4mA reprezante zewo (limit pi ba ranje) ak 20mA reprezante echèl konplè. Avantaj ki genyen nan konplo sa a genyen ladan yo: siyal aktyèl yo iminize kont rezistans liy, sa ki fè yo apwopriye pou transmisyon long-(jiska plizyè kilomèt); 4mA pi ba aktyèl la ka an menm tan pouvwa transmetè a, sa ki pèmèt "siyal ak pouvwa sou menm liy lan"; epi si liy lan kase, aktyèl la desann nan 0mA, sa ki pèmèt deteksyon imedya fay. Transmetè modèn entelijan ajoute kapasite kominikasyon dijital sou tèt sa a: HART kouvri siyal frekans-chanjman (FSK) sou bouk 4-20mA pou kominikasyon dijital bidireksyon san entèferans; pwotokòl totalman dijital tankou Profibus PA oswa Foundation Fieldbus elimine siyal analòg totalman, transmèt pake done dijital dirèkteman epi sipòte mezi miltivaryab, konfigirasyon aleka, ak telechaje enfòmasyon dyagnostik.
III. Estrikti Nwayo Transmetè Presyon

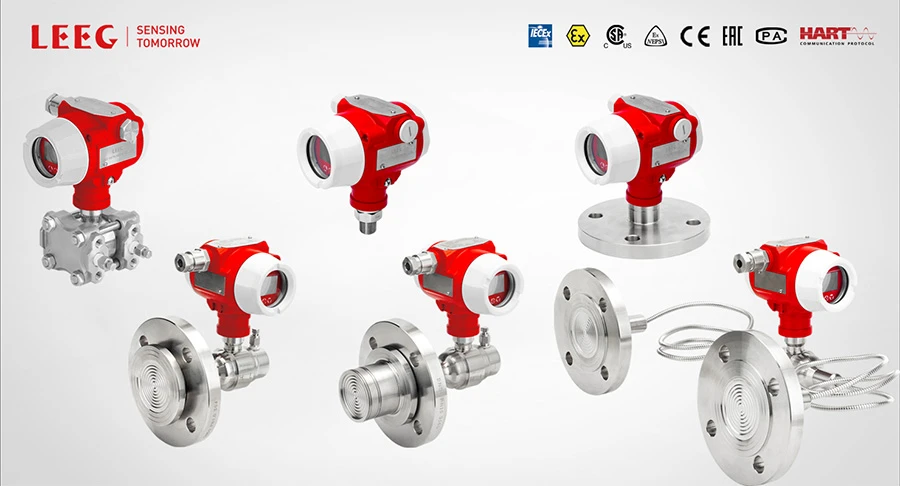

Yon tipik transmetè presyon entelijan ka divize an kat modil fizik: modil la Capteur, modil elektwonik, lojman ak modil koòdone elektrik, ak modil koneksyon pwosesis.
3.1 Modil Capteur - "Kè" Transmetè a
Modil Capteur a mete chip deteksyon an ak konpozan sipò li yo jan sa dekri nan Seksyon 2.2. An tèm de teknoloji eleman deteksyon, modil endikap endistriyèl yo gen ladan kalite sa yo:
Silisyòm difizyon: Piezoresistors yo fòme pa dopaj difizyon dirèkteman sou yon wafer monosilicon lè l sèvi avèk teknoloji MEMS. Avantaj yo enkli sansiblite segondè, repons rapid, ti gwosè, ak pri pwodiksyon pakèt ki ba. Dezavantaj yo se sansiblite tanperati ak frajil nannan nan Silisyòm, limite kapasite surcharge. Apwopriye pou likid pwòp ak gaz net nan kondisyon konvansyonèl yo.
Resonan monosilikon: Yo fabrike yon gwo bout bwa sonan mikwo-masinen sou yon wafer Silisyòm; chanjman presyon chanje frekans sonans gwo bout bwa a, epi presyon soti nan mezi frekans. Detèktè sa yo ofri presizyon ekstrèmman wo (jiska ± 0.04% FS), ekselan estabilite alontèm (drift anyèl < ± 0.05% FS), ak pwodiksyon frekans ak gwo kapasite anti-entèferans.
Kapasitif: Presyon mezire pa detekte chanjman nan kapasite ant dyafram deteksyon an ak yon elektwòd fiks anba presyon. Detèktè kapasitif yo rezistan, gen gwo kapasite Surcharge, tanperati ki ba flote, epi yo pa sansib a radyasyon ak Vibration. Seri Rosemount 3051 se yon reprezantan klasik.
Seramik Kapasitif: Seramik segondè -pite Al₂O₃ oswa ZrO₂ sèvi kòm tou de materyèl substra a ak materyèl dyafram, ki pa bezwen ranpli likid pou kontak dirèk medya yo. Seramik ofri rezistans eksepsyonèl korozyon ak fwotman, sa ki fè li ideyal pou medya piman bouk tankou kaka, sispansyon, ak patikil-chaje sispansyon.
Metal Foil Strain Gauge: mezi souch reziste yo kole ak yon eleman elastik metal; presyon -deformation pwovoke chanje rezistans kalib la. Detèktè sa yo se senp ak pri ki ba-, men yo ofri pi ba presizyon ak estabilite- prensipalman pou aplikasyon pou bi jeneral-pri ki ba.
3.2 Modil Elektwonik - "Sèvo" Transmetè a
Modil elektwonik la anjeneral konsiste de youn oswa plis tablo sikwi enprime (PCB) ki entegre inite fonksyonèl sa yo:
Mikwokontwolè (MCU): Pwosesis done ak debaz kontwòl la, ki responsab pou konvèsyon A/D, filtraj dijital, konpansasyon tanperati, linearizasyon, anviwònman ranje, ajisteman tranpaj, dyagnostik pwòp tèt ou-, ak plis ankò. MCU ki gen gwo -pèfòmans sipòte tou analiz spectre FFT ak kalkil koule enpulsyonèl.
Konvètè A/D: Konvèti vòltaj analòg la nan yon valè dijital -tipikman 16 a 24-bit rezolisyon ak pousantaj echantiyon jiska dè milye pou chak segonn. Gwo rezolisyon ADC se yon avantou pou gwo presizyon.
Konvètè D/A: Konvèti rezilta dijital la tounen nan yon pwodiksyon aktyèl analòg 4-20mA. Gen kèk desen ki sèvi ak PWM plis filtraj pas ki ba pou reyalize fonksyonalite DAC.
Kominikasyon Interface IC: Tou depan de pwotokòl la, sa a gen ladan modèm HART, transceiver RS-485, ASIC Profibus, oswa Ethernet PHY.
Jesyon pouvwa: Konvèti pouvwa bouk DC 12-42V nan divès nivo vòltaj ki nesesè anndan an (egzanp, 3.3V, 5V, ± 15V), ak pwoteksyon ranvèse polarite, suppression vag, ak EMI filtraj.
Memwa: EEPROM oswa Flash magazen done kalibrasyon faktori, paramèt konfigirasyon itilizatè yo, ak mòso bwa evènman yo.
3.3 Modil Lojman ak Entèfas elektrik - "Armor" la
Anjeneral, lojman an se mouri - aliminyòm jete oswa asye pur ak sele pou reyalize evalyasyon espesifik pwoteksyon antre (IP65/IP66/IP67/IP68). Pou zòn ki gen danje ladan, lojman an dwe konfòme yo avèk estanda konsepsyon eksplozyon-prèv (Ex d) oswa sekirite intrinsèk (Ex ia) pou asire etensèl entèn yo pa ka limen atmosfè eksplozif ekstèn. Koòdone elektrik yo enkli:
Pò antre kab: Creole M20 × 1.5 oswa ½ "NPT fil, yo itilize ak eksplozyon -glande kab prèv.
Blòk tèminal: Tipikman de -terminal fil (+24V/-Siyal), ak tèminal tès si ou vle sou kèk modèl.
Grounding stud: Pou konekte pwoteksyon ak tè ekipotansyèl.
Ekspozisyon: Gen kèk modèl ki gen yon LCD pou lekti lokal valè presyon, graf ba, ak estati alam.
3.4 Modil Koneksyon Pwosesis - "Sondaj Capteur yo"
Koneksyon pwosesis la koòdone dirèkteman ak tiyo ki mezire oswa veso a, ki gen ladan:
Tiyo presyon: Espesifikasyon komen yo enkli ½ "NPT fi, G½" gason, M20 × 1.5 gason.
Tiyo izolasyon ak twa-vav manifoul:Transmetè presyon diferansyo tipikman ekipe ak twa -vav manifoul (valv balans + segondè / ki ba tiyo fèmen) pou egalize presyon anvan demaraj, izole pou antretyen, ak vantilasyon.
Dyafragm sele: Pou gwo -tanperati, segondè-viskozite, kristalize, oswa medya ki trè korozivite, sele dyafram aleka (kalite kapilè) yo itilize pou transmèt presyon atravè kapilè lwil -plen nan kò transmetè a.
IV. Entèpretasyon detaye sou espesifikasyon teknik kle yo
Kòrèkteman entèprete ak konprann espesifikasyon transmetè presyon se yon avantou pou seleksyon syantifik ak itilizasyon apwopriye. Paramèt debaz yo analize anba a:
4.1 Ranje ak Rapò a
Ranje defini kòm entèval ki genyen ant valè presyon minimòm ak maksimòm transmetè a ka mezire -pa egzanp, 0-100kPa, -100-200kPa, oswa vakyòm absoli a 35MPa. Pwopòsyon Turndown refere a rapò maksimòm span ak minimòm span reglabl la. Pou egzanp, yon transmetè ki gen yon rapò 100:1 turndown ak yon span maksimòm de 10MPa ka ajiste desann nan yon span minimòm de 0.1MPa pandan y ap toujou kenbe presizyon espesifye. Yon gwo pousantaj turndown ofri pi gwo fleksibilite, ki pèmèt menm transmetè a akomode kondisyon pwosesis miltip ak diminye envantè pyès rezèv. Sepandan, sonje ke presizyon anjeneral degrade lè yo fikse span aktyèl la byen anba span maksimòm (manifakti yo anjeneral presize presizyon nan span referans la).
4.2 Klas Presizyon
Presizyon anjeneral eksprime kòm yon pousantaj nan span konplè (% FS), ak klas komen ki gen ladan ± 0.5% FS, ± 0.25% FS, ± 0.1% FS, ± 0.075% FS, ak ± 0.04% FS. Emetè ki gen gwo presizyon -(pi bon pase ±0.1% FS) anjeneral sèvi ak teknoloji resonan monosilicon oswa presizyon-konpanse kapasitif. Li enpòtan pou fè distenksyon ant erè debaz (mezire nan kondisyon referans) ak erè konbine (ki gen ladan linearite, isterèz, repetibilite, efè tanperati, elatriye). Pou transfè gad oswa aplikasyon pou sekirite sekirite, yo ta dwe chwazi pwodwi ki gen erè konbine mwens pase oswa egal a ±0.2% FS.
4.3 Estabilite alontèm-
Spesifikasyon sa a mezire drift pwodiksyon an parapò ak valè kalibrasyon inisyal la sou yon peryòd espesifye (tipikman yon ane), eksprime kòm ±0.1% FS / ane pou egzanp. Estabilite alontèm-depann sou karakteristik aje materyèl, detant estrès pake, ak pousantaj moun ki aje eleman elektwonik. Bon kalite transmetè -yo sèvi ak tès depistaj aje akselere ak rkwit sikilasyon tèmik pou kontwole drift anyèl nan ±0.05% FS.
4.4 Tan repons
Tan ki nesesè pou siyal pwodiksyon an rive nan yon pousantaj espesifik nan valè final ki estab apre yon chanjman presyon etap -tipikman 63.2% pou premye -konstan tan lòd τ, oswa 90% pou tan repons T₉₀. Pou kontwòl pwosesis jeneral, dè dizèn a dè santèn de milisgond se ase. Sepandan, pou pwosesis dinamik rapid tankou kontwòl vag COMPRESSOR oswa kanpe tès motè, transmetè ki gen tan repons anba 10ms yo obligatwa, souvan reyalize ak espesyal ti -kavite volim ak elektwonik gwo-vitès.
4.5 Kapasite Surcharge
Presyon maksimòm transmetè a ka kenbe tèt ak san domaj pèmanan (tipikman plizyè fwa limit siperyè a, tankou 2x, 5x, oswa menm 10x). Kapasite Surcharge depann sou fòs mekanik eleman deteksyon an ak limit vwayaj yo nan dyafram izolasyon an. Pou aplikasyon ki gen potansyèl mato dlo oswa erè operatè (egzanp, en nan tiyo pèlen vapè), yo ta dwe chwazi pwodwi ki gen kapasite surcharge ki pi gran pase oswa egal a 5x.
4.6 Efè Tanperati
Gen ladan koyefisyan tanperati zewo ak koyefisyan tanperati span, eksprime kòm %/10 degre oswa %/K. Pou egzanp, yon koyefisyan tanperati zewo nan ± 0.02% / 10 degre vle di zewo pwodiksyon an chanjman pa plis pase 0.02% nan span konplè pou chak chanjman 10 degre nan tanperati anbyen. Ranje konpansasyon tanperati yo anjeneral -20 degre a 80 degre (estanda) oswa -40 degre a 85 degre (tanperati lajè). Pi lwen pase seri sa a, presizyon degrade anpil.
4.7 Pwoteksyon Ingress ak Evalyasyon Pwoteksyon Eksplozyon
Evalyasyon IP: IP65 vle di pousyè -sere ak pwoteje kont jè dlo; IP66 pwoteje kont jè dlo pwisan; IP67 pèmèt imèsyon tanporè nan 1 mèt dlo; IP68 pèmèt imèsyon kontinyèl.
Mak Pwoteksyon Eksplozyon: Eksplozyon -tip prèv Ex d IIC T6 Gb (pou anviwònman gaz Zòn 1/Zòn 2, klas tanperati T6 vle di tanperati sifas mwens pase oswa egal a 85 degre); Kalite sekirite intrinsèque Ex ia IIC T4 Ga (pou Zòn 0). Seleksyon an dwe estrikteman swiv desen klasifikasyon zòn danjere yo.
4.8 Media konpatibilite
Materyèl dyafram ak sele ki an kontak ak medya yo dwe kenbe tèt ak korozyon chimik, fwotman, ak tanperati. Koup materyèl komen:
Aplikasyon materyèl
316L Nerjaveèi pi net dlo, lwil oliv, gaz, ak asid modere / alkali
Hastelloy C-276 Klò mouye, ipoklorit, asid silfirik konsantre ak lòt oksidan fò
Monel 400 asid idrofluorik, dlo lanmè ak lòt medya diminye
Tantal Fuming asid silfirik, aqua regia ak lòt medya ultra-korozif
PTFE/PFA pawa asid fò ak alkali (tanperati/presyon limite)
Gold Plating High-pite gaz pwosesis semi-conducteurs
